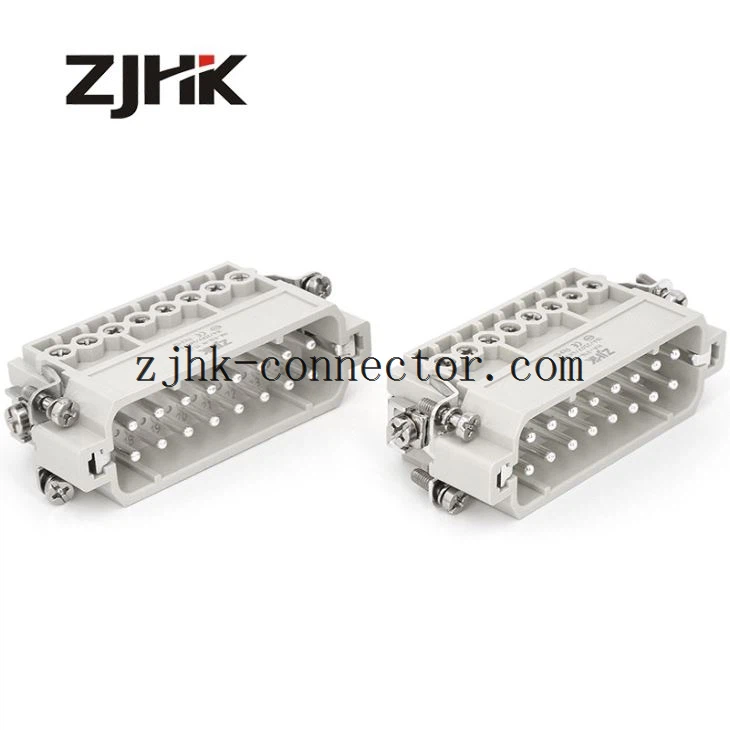

Beilagen Technische Daten
Identifizierung | |
Kategorie | Einsätze |
Serie | HA |
Serie | |
Kündigungsmethode | Schraube |
Geschlecht | Männlich Weiblich |
Größe | 32 A |
Anzahl der Kontakte | 32 (1-16,17-32) |
PE-Kontakt | Ja |
Technische Eigenschaften | |
Leiterquerschnitt | 0,75 ... 2,5 mm² |
Bemessungsstrom | 16 A |
Nennspannung | 250 V |
Bemessungsstoßspannung | 4 kV |
Nennspannung gem. nach UL | 600 V |
Isolationswiderstand | ≥ 1010 Ω |
Grenztemperatur | -40 ... +125 ° C |
Anzugsdrehmoment | 0,5 Nm |
Paarungszyklen | ≥ 500 mal (Standard) |
Materialeigenschaften | |
Material (einfügen) | Polycarbonat |
Farbe (einfügen) | Kieselgrau |
Material & Oberfläche （Kontakte） | Kupferlegierung & versilbert |
RoHS | mit Ausnahme konform |
Verpackungsgröße | 1 |
Herkunftsland | China |
Aktuelle Tragfähigkeit:
Details der Beilagen:
Design drowing:
Was ist unser vorteil:
Standardhauben / -gehäuse für Industriesteckverbinder.
Eigenschaften:
· Anwendungsbereich: Für exzellenten mechanischen und elektrischen Schutz in anspruchsvollen Umgebungen, zum Beispiel in der Automobil- und Maschinenbauindustrie, auch für Prozess- und Regelungsanwendungen
· Unterscheidungsmerkmal: Hauben / Gehäuse grau eingefärbt (RAL 7037)
· Material der Hauben / Gehäuse: Leichtmetalldruckguss
· Verriegelungshebel: ZJHK-H-Easy Lock® Kabeleinführungsschutz Optionale Spezialkabelklemme für Hauben mit Zugentlastung, Glockenkabelverschraubung und Verdrehsicherung
· Innovativer ZJHK-H-Quick Lock®-Abschluss mit reduzierten Verdrahtungszeiten
· Kein Spezialwerkzeug erforderlich
· Geeignet für alle Metall- und Kunststoffhauben und -gehäuse der Serie H3 A
· Für Ströme bis 10 A
Serienkompatibilität:
Die H-Snap®-Elemente sind kompatibel mit den Standardeinsätzen und Klemmenleisten der folgenden Serie (nachfolgend Serie HB genannt):
· HD®, 40 und 64 Pins
· H DD®
· HE® HD / DD
· H® EE
· H® EEE
· H® ES
· H® HsB
· H-Com®
· H-Modular®
FAQ:
1. Ich habe schon einmal Weidmüller verwendet, aber die Bestellnummer unterscheidet sich von Ihrer. Was kann ich tun?
A: Bei der Auswahl eines Hochleistungssteckers müssen wir wie folgt auswählen:
1) Nennspannung und Nennstrom
2) Pole des Steckverbinders
3) Wahl des Hauben- und Gehäusetyps
4) Zubehör (Auswahl der Kabelverschraubung)
Erklärung einfügen:
Ie: HE-016-Bedeutet männliche Einsätze von 16 Polen in der HE-Serie.
Art der Hauben und Gehäuse
ich. e: H16B-SE-2B-M25 bezeichnet eine Seiteneingangshaube mit M25-Gewinde in der H16B-Serie.
Unternehmensprodukte werden standardmäßig einzeln verpackt. Wenn Sie das Gesamtpaket benötigen, teilen Sie uns dies bitte im Voraus mit.
