Robuster Stecker der Slim-Serie mit 3-poligem Stecker
Slim Series Male Heavy Duty Plug With 3 Pos
Slim Series Male Heavy Duty Plug With 3 Pos suppliers
Slim Series Male Heavy Duty Plug With 3 Pos factory
1/
Informationen:

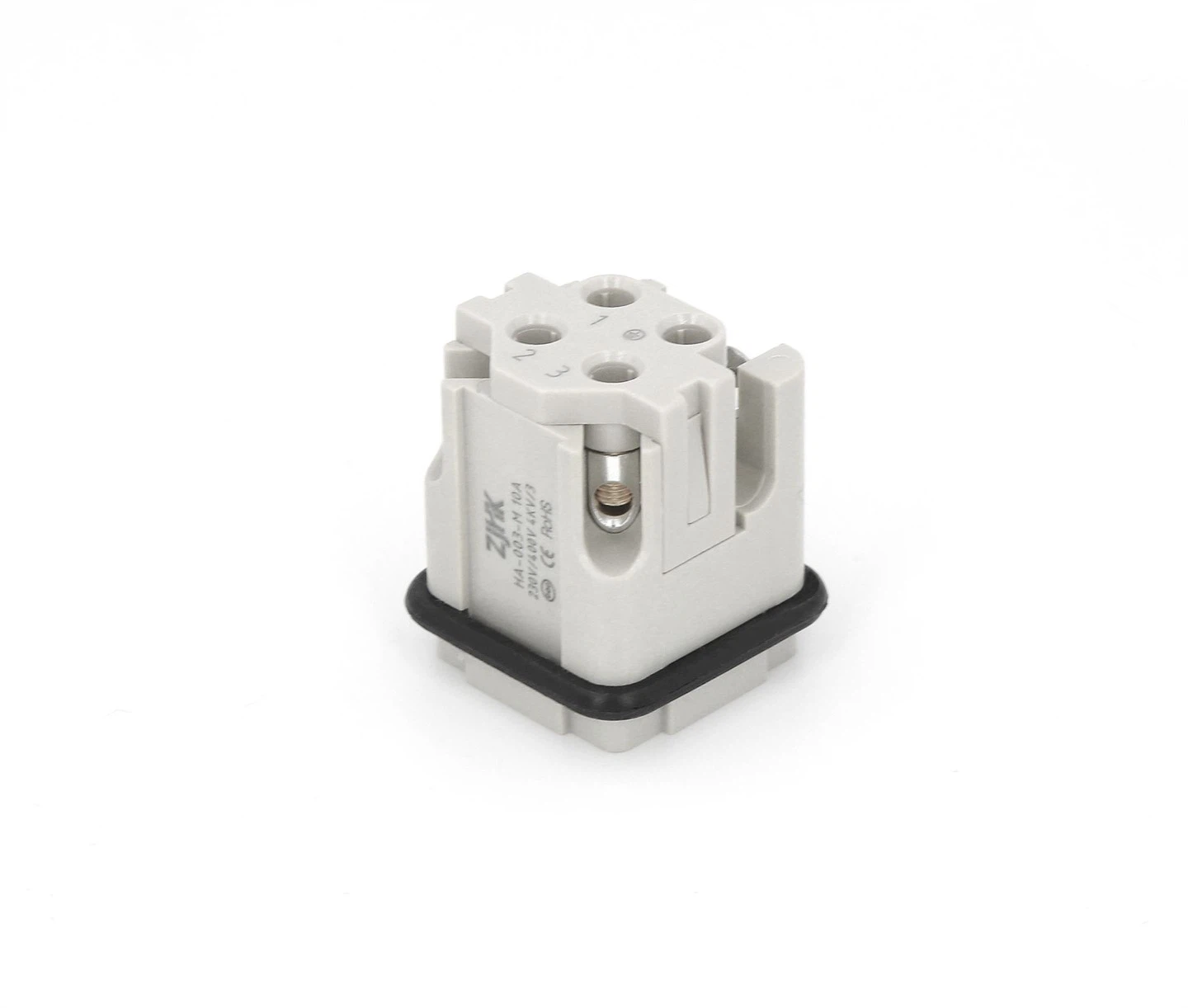

Dies ist der schlanke Einsatz der HA-Serie, der über 3 männliche Kupferlegierungsstifte verfügt. Und aufgrund seiner einfachen Bedienung und einheitlichen Spezifikation wird es häufig im Roboter-, Heißkanalbereich usw. eingesetzt. Dieses Produkt kann in rauen Umgebungen eingesetzt werden und ist eine gute Wahl für die Stromübertragung.
Die Einsätze der Slim-Serie können mit 3 Drähten auf kleinerem Raum angeschlossen werden. Es ist mit 4 Pins konfiguriert: 3 für die Stromübertragung und 1 für die Erdung. Diese Produktserie ist perfekt mit der Harting 3A-Serie kompatibel. Vorteile: Erhöhen Sie die Flexibilität der Installation effizient und können Sie in Schränken vieler verwandter Branchen weit verbreitet verwenden.
Technische Eigenschaften
Spezifikationen
DIN EN 60 664/DIN EN 61 984
Anzahl der Kontakte
3
Nennstrom
10A
Nennspannung Leiter-Masse
230V
Nennspannungsleiter-Leiter
400V
Nennimpulsspannung
4kV
Verschmutzungsgrad
3
Nennspannung gemäß UL Csa
600V
Isolationswiderstand
Größer oder gleich 1010Ω
Material
Polycarbonat
Grenztemperatur
-40 Grad ...+125 Grad
Entflammbarkeit gemäß UL94
V0
Mechanische Arbeitsleben-Paarungszyklen
Größer oder gleich 500
Kontakte
Kupferlegierung
Material
Hart-versilbert
Kontaktwiderstand
Kleiner oder gleich 1 mΩ
Drahtstärke
1.0-2,5 mm²
AWG
18-14
Anzugsdrehmoment
0,25 Nm
KUNSTSTOFFKOMPONENTE
SABIC-Polycarbonat (PC) ist ein ideales Material für hochbelastbare Steckverbindereinsätze und bietet hohe mechanische Festigkeit, Hitzebeständigkeit (bis zu 125 Grad) und hervorragende elektrische Isolierung. Seine Schlagfestigkeit, Dimensionsstabilität und Entflammbarkeit gemäß UL94 V-0 gewährleisten eine zuverlässige Leistung in rauen Umgebungen wie Automobil-, Industrie- und erneuerbaren Energieanwendungen.
GEISTIGE KOMPONENTE
Die Kontakte werden durch Materialauswahl, Präzisionsformung, Umformung, Wärmebehandlung, Beschichtung, strenge Tests und Endmontage hergestellt. Wir bieten 3 μm versilberte oder vergoldete Kontakte, um Haltbarkeit und hohe Leitfähigkeit zu gewährleisten. Jedes Produkt wird gründlich getestet, um beste Qualität und Zuverlässigkeit zu gewährleisten.
ELEKTRISCHE LEISTUNG
Das linke Bild zeigt die aktuelle Belastbarkeit der HA-003-Serie. Unter den gleichen Bedingungen bewältigt HA-003 höhere Ströme sicher. Höhere Temperaturen verringern den Betriebsstrom, während dickere Drähte die Kapazität erhöhen.
Installationsanweisungen
Schließen Sie die Drähte von unten an, ziehen Sie die Schrauben mit einem Schraubendreher fest und passen Sie sie an die Steckereinsätze an.
>
Wie installiere ich?>>
VIELFÄLTIGE PERSPEKTIVEN
UNTEN

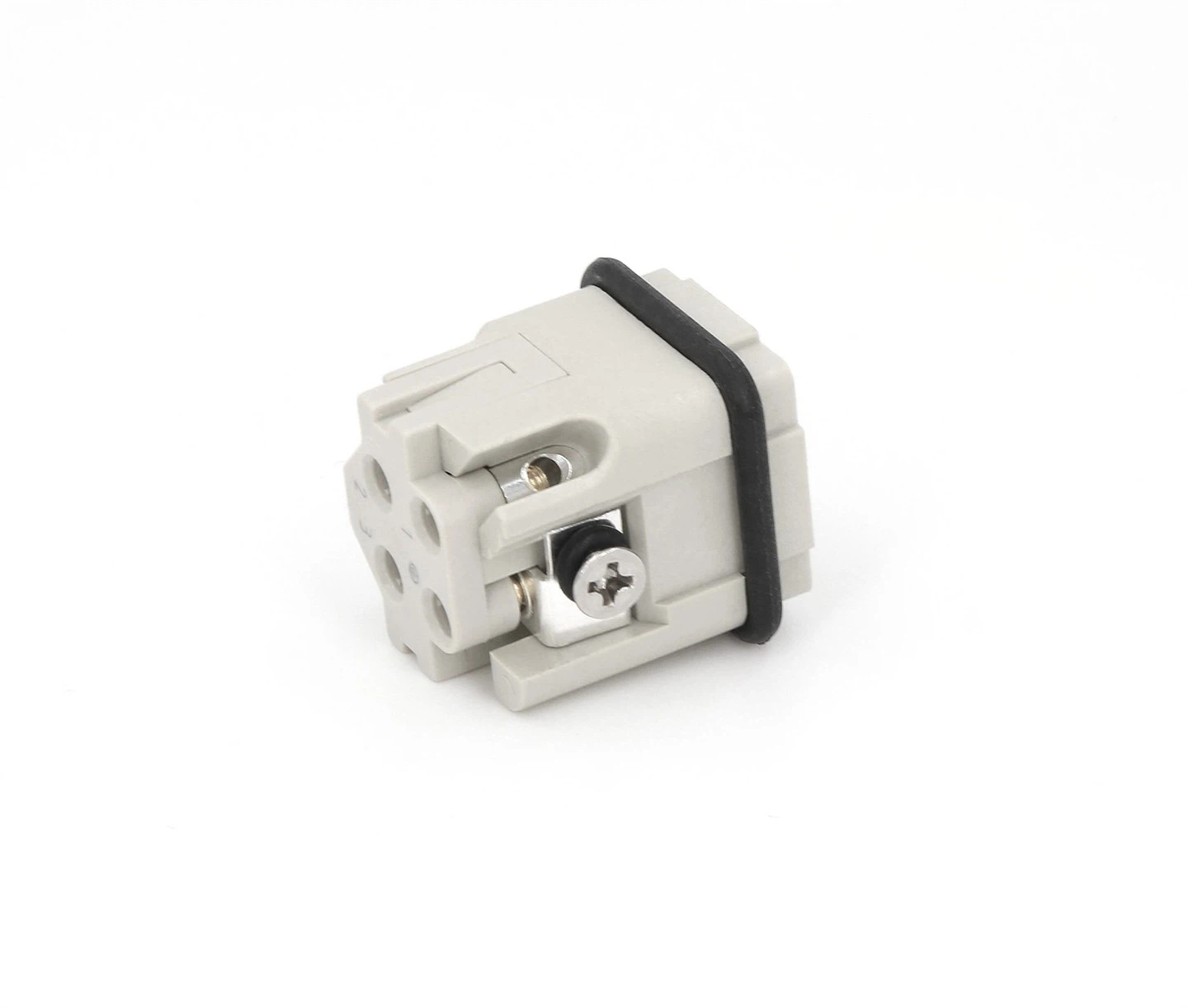

An der Unterseite befinden sich drei Verkabelungslöcher und ein Erdungsloch. An der Seite befinden sich Spannschrauben.
SPITZE
Drei Stifteinsätze und ein Erdungskabel mit wasserdichter Dichtung.
PROFESSIONELLER TEST
Unsere Produkte haben strenge Qualitätstests bestanden, darunter Salzsprühnebeltests, konstante Temperatur-/Feuchtigkeitstests, Wasserdichtigkeitsprüfung, UV-Beständigkeitsbewertung, Einsteck-/Ausziehkraftmessung und andere Zuverlässigkeitsbewertungen.
>
Test-Tutorial>>
WAS UNTERSCHEIDET UNS?
ÜBER HAOKE ELECTRIC
HAOKE ELECTRIC Co., Ltd. ist ein führender Hersteller von Hochleistungssteckverbindern, der sich der Innovation und Qualität verschrieben hat. Mit einem starken Forschungs- und Entwicklungszentrum und einer intelligenten Produktionsbasis bieten wir maßgeschneiderte elektrische Verbindungssysteme für die Heißkanalindustrie. Mit dem Anspruch „Der Kunde steht an erster Stelle und der gemeinsame Erfolg“ arbeiten wir mit Fortune-500-Unternehmen zusammen und verfügen über globale Zertifizierungen wie UL, CQC, CE, UKCA und EAC. Unsere Produkte werden in großem Umfang nach Europa und in die USA exportiert.HAOKE ELECTRIC – Wir versorgen die Heißkanalindustrie mit fortschrittlicher Verbindungstechnologie.
Workshops & Zertifizierungen
Unsere eigene Spritzgießmaschine.
Interne Montage durch unser eigenes Werk.
Produktionskette inklusive der gesamten Produktionskette der Schwerlaststeckverbinder.
Bestehen der behördlichen Zertifizierungen wie UL, EAC, UKCA, CE, CQC, RoHS usw.
Das Unternehmen verwaltet den gesamten Produktionsprozess intern, wobei automatisierte Maschinen die Kunststoffkomponenten, Kontakte und Metallhauben herstellen.
Eine ganze Reihe von Produkten der 3A-Serie, die sowohl in der Heißkanalindustrie als auch in verschiedenen Branchen weit verbreitet sind.
UL-ZERTIFIZIERUNGEN
VERSCHIEDENE ZERTIFIZIERUNGEN
PROFESSIONELLES TEAM
Bei ZJHK sind wir der Innovation und Qualität verpflichtet. Wir testen jedes Produkt gründlich - und prüfen es auf Rost, Wasserbeständigkeit und Sonnenschäden -, um die Haltbarkeit sicherzustellen.
Unser Team arbeitet eng zusammen und verbessert ständig Design und Fertigung, um die höchsten Standards zu erfüllen und sich an die Marktbedürfnisse anzupassen.
Team
FAQ
01.Wenn es ein Problem mit der Produktqualität gibt, wie kann man es lösen?
Wir gewähren 12 Monate Garantie. Bei Qualitätsproblemen rufen wir die Ware zurück und ersetzen sie rechtzeitig.
02. Wie groß ist die Fläche Ihres Fabrikgebäudes?
Die Baufläche unserer Fabrik kann 10.000 Quadratmeter erreichen.
